Fonctions diverses

tracé de courbes etc...

Impedance serie et parallele

> Z_R:= R: Z_C:= 1/(C*I*omega): Z_L:= L*I*omega:

> Z_serie(R, Z_L);

> Z_par(Z_C, Z_L);

pont diviseur de tension

> pont_tension(Z_R, Z_L, Ve);

pont diviseur de courant

> pont_courant(Z_R, Z_L, Ie);

test 1 transfert_1er_ordre + tracé du diagramme de bode correspondant

> Transfert:=transfert_1er_ordre_g(10, 0.0001);

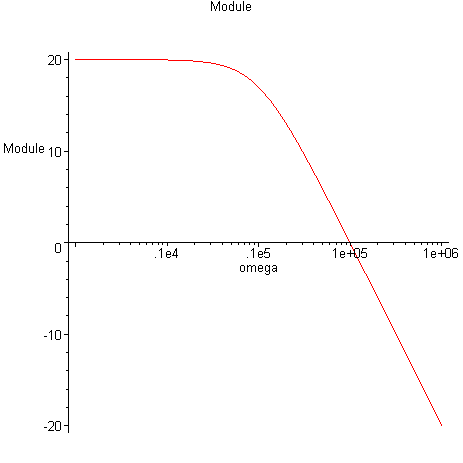

> module(Transfert, p, 100, 1000000, 30);

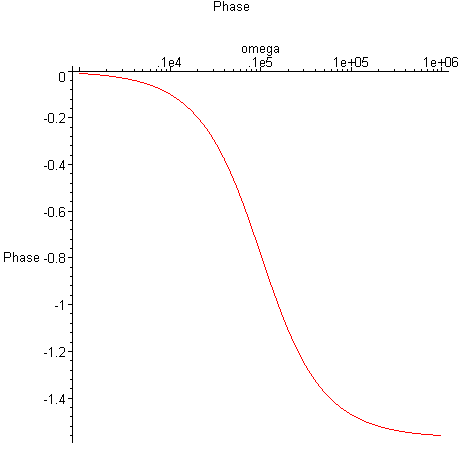

> phase(Transfert, p, 100, 1000000, 30);

> bode(Transfert, p, 100, 1000000, 30);

Diagramme de Bode ver: 1.1

--------------------------

Effectue le tracé semilog d'une fonction quelconque

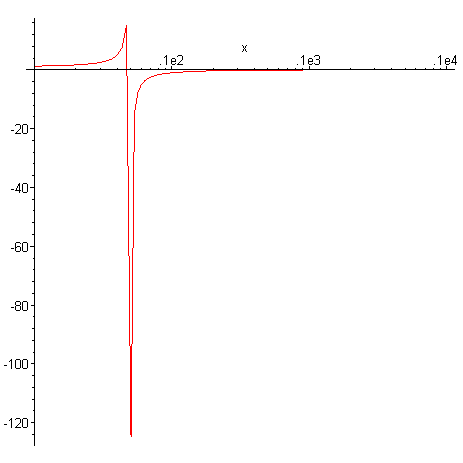

> semilogp(1/(1-0.2*x), x, 1, 1000, 30);

Tracé semilog ver: 1.01

-----------------------

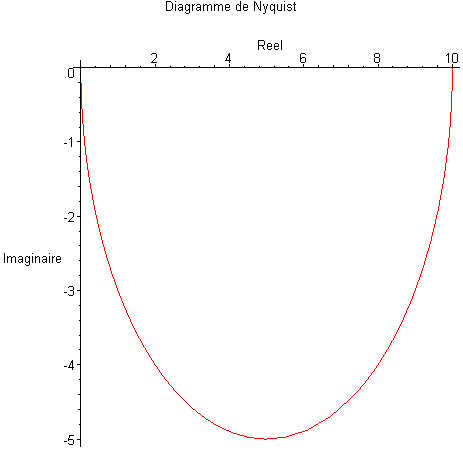

> nyquist(Transfert, 0, 1000000);

Diagramme de Nyquist ver: 1.0

-----------------------------

> T:={seq(seq(1/(k+l*p), k=1..6), l=1..6)};

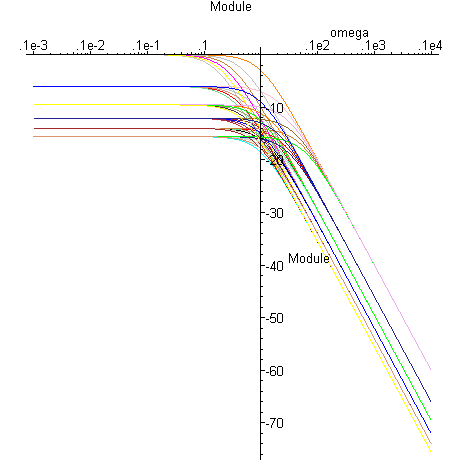

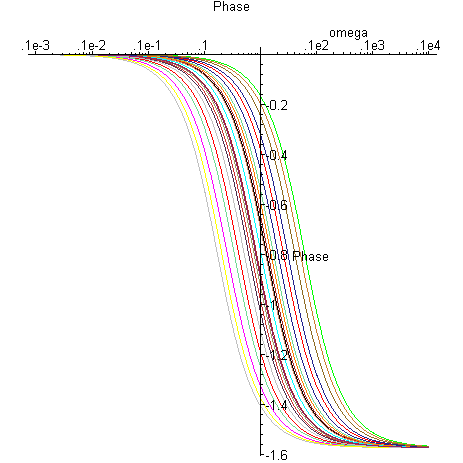

> bode(T, p, 0.0001, 1000, 30);

Diagramme de Bode ver: 1.1

--------------------------

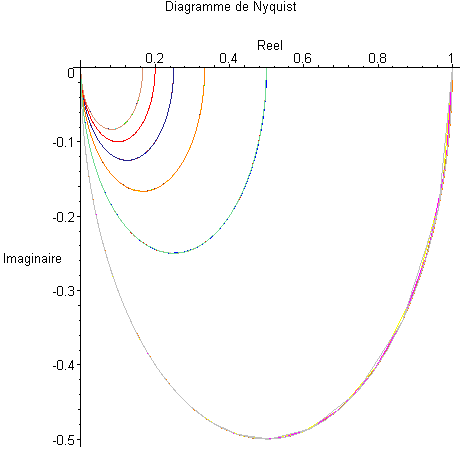

> nyquist(T, 0.0001, 1000);

Diagramme de Nyquist ver: 1.0

-----------------------------
